Mechanische Visierungen an der Pistole: Typen und ihre Verwendung

Mechanische Zielvorrichtungen an Pistolen unterscheiden sich in der Art der Hervorhebung, der Form und der Konstruktion. Wir stellen Ihnen die gängigsten Varianten vor und erklären, wofür sich die einzelnen Ausführungen eignen und mit welchen Einschränkungen gerechnet werden muss.

Vielleicht denken Sie, dass es überflüssig ist, über mechanische Visierungen zu schreiben, wenn Rotpunktvisiere zunehmend zur Standardausrüstung einer Pistole gehören. Doch das Gegenteil ist der Fall. Mechanische Visierungen stellen immer noch das grundlegende Zielsystem dar und können bei Pistolen mit Rotpunktvisieren als Backup dienen. Obwohl es verlockend ist, eine neue Pistole sofort mit einem Rotpunktvisier auszustatten, ist es vor allem für Anfänger von Vorteil, wenn sie zunächst lernen, mit den altbewährten mechanischen Visierungen umzugehen.

Ist es weniger komfortabel? Ja. Ist es schwieriger? Ja. Sie lernen jedoch, das Korn und die Kimme richtig auszurichten, mit dem Zielbild zu arbeiten und die Pistole konsistent auf das Ziel zu präsentieren. Die erworbenen Fähigkeiten können Sie auch nach dem Umstieg auf das Kollimator nutzen und sind gleichzeitig nicht nur auf dessen Punkt angewiesen.

Pistolenvisiere gibt es in großer Auswahl auf dem Markt. Sie unterscheiden sich in der Art der Hervorhebung, der Form, den Einstellmöglichkeiten und der Eignung für verschiedene Verwendungszwecke. Lassen Sie uns also klären, wie die einzelnen Varianten funktionieren, welche Vorteile sie bieten und wo ihre Einschränkungen liegen.

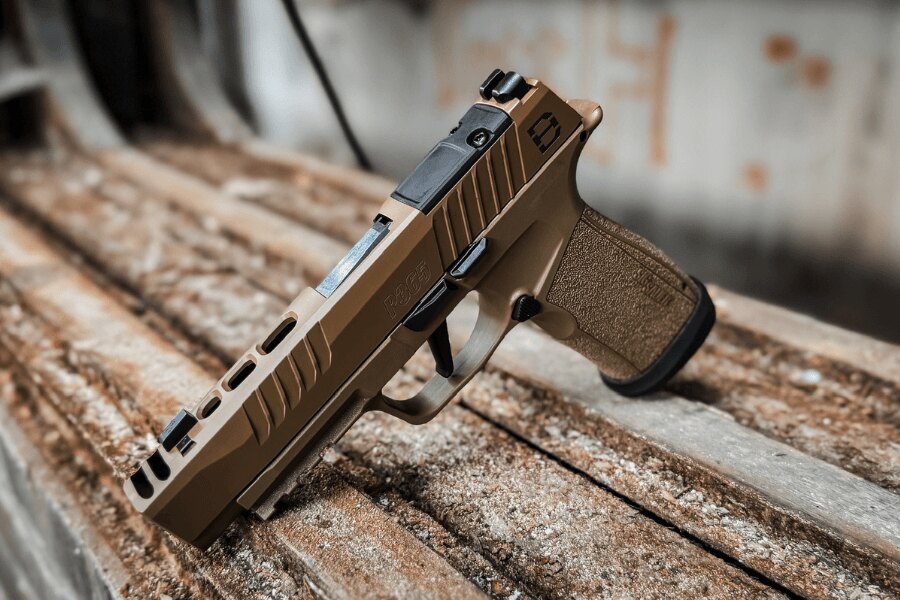

Korn und Visier bilden das grundlegende mechanische Visiersystem. Ihre Form, Hervorhebung und Anordnung werden nach der Verwendungsweise der Pistole gewählt. Foto: Rigad

Zielvorrichtungen ohne Markierung

Vorne wird das Visier als Korn bezeichnet, hinten als Kimme. Auf einem oder beiden Elementen finden sich oft kontrastreiche Markierungen in Form eines Punktes, Rechtecks oder eines anderen Musters. Dennoch trifft man auch auf Visiere, die keine farbliche Markierung haben. Wofür ist eine solche Ausführung gut?

Die Antwort lautet: vor allem für präzises Zielschießen. Viele Sportschützen, also Schützen, die versuchen, auf 25 oder mehr Meter eine Serie von Zehnern auf der internationalen Pistolen-Zielscheibe zu erzielen, bevorzugen reine schwarze Visiere. Ein ungestörtes Zielbild ermöglicht es ihnen, die oberen Kanten des Korns und der Kimme sowie die Lücken an den Seiten des Korns genau zu beobachten. Auffällige Punkte oder andere Muster könnten dagegen die Aufmerksamkeit von ihrem korrekten Ausrichten ablenken.

Da beim präzisen Zielschießen jeder Millimeter zählt, sind diese Visiere oft in beiden Achsen einstellbar. Um die Einstellung kümmert sich in der Regel das Visier, das mithilfe feiner Schrauben sowohl in der Höhe als auch seitlich angepasst werden kann.

Große, verstellbare Visiere, die für Zielschießen gedacht sind, sind jedoch möglicherweise nicht ideal für eine Verteidigungspistole. Ihr Profil kann das Tragen erschweren und das Risiko erhöhen, an Kleidung oder Ausrüstung hängen zu bleiben. Diese Einschränkung resultiert jedoch hauptsächlich aus ihrer Konstruktion, nicht aus dem Fehlen einer Hervorhebung. Niedrigprofilige schwarze Visiere können auch in Kombination mit einem kontrastreichen Korn bei Sport- und Verteidigungspistolen verwendet werden.

Vollständig schwarze Visierungen haben insbesondere bei schwacher Beleuchtung oder vor einem dunklen Hintergrund den Nachteil, dass sie schlechter mit dem Ziel verschmelzen können. Für den universellen Einsatz muss man daher nicht nur ihre Form und Einstellmöglichkeiten berücksichtigen, sondern auch die Bedingungen, unter denen man die Pistole verwenden wird.

Leuchtvisier

Dieser Typ Visier ist so etwas wie ein „Grundmodell“. Normalerweise sind Korn und Kimme mit einer „Mulde“ ausgestattet, die mit einer Leuchtfarbe gefüllt ist. Auf Fotos sieht das normalerweise wie drei einfache weiße Punkte aus. Aber probieren Sie es aus, beleuchten Sie das Visier mit einer stärkeren Lichtquelle, wie zum Beispiel einer Taschenlampe oder einer kleinen Lampe. Dann das Licht ausmachen und… voilà. Sie leuchten!

Die lumineszierende Farbe absorbiert nämlich vorübergehend Licht und leuchtet dann im Dunkeln oder bei schlechten Sichtverhältnissen leicht in einem Grünton. Ihr Vorteil ist, dass sie bei normalem Licht einfach wie weiße Farbe aussieht und den Schützen daher nicht ablenkt. Man richtet einfach die drei Zielpunkte aus (meistens) und das war's. Ihre Fähigkeit, für eine gewisse Zeit im Dunkeln zu leuchten, ist ein Bonus, obwohl man bedenken muss, dass das Leuchten nicht sehr lange anhält. Es handelt sich also eher um eine Kompromisslösung.

Lichtwellenleiterfaser

Sie sind sicherlich schon auf eine Pistole gestoßen, die im Korn oder in der Kimme einen offenen Kanal mit eingesetztem roten, grünen oder orangenen Faden hatte. Es handelt sich um eine transparente Polymerstange, die das verfügbare Umgebungslicht entlang ihres freiliegenden Teils einfängt und zum Ende hin leitet. Aus der Perspektive des Schützen erscheint sie daher als deutlicher Lichtpunkt.

Im Gegensatz zur photolumineszenten Farbe muss der Lichtleiter nicht vorher beleuchtet werden und verlässt sich nicht auf ein allmähliches Nachleuchten. Er arbeitet kontinuierlich mit dem Umgebungslicht: Je mehr davon verfügbar ist, desto stärker ist der Punkt, den er erzeugt. Er selbst gibt jedoch kein Licht ab, sodass er in völliger Dunkelheit ohne zusätzliche Quelle nicht sichtbar ist.

Ein Lichtleitkorn wird häufig in dynamischen Sportdisziplinen verwendet. Man trifft es beispielsweise bei Schützen im IPSC, IDPA oder Wettbewerben nach den USPSA-Regeln an. Der markante Punkt hilft, das Korn schnell zu erfassen und ein Zielbild zu erstellen, was Übergänge zwischen den Zielen und schnelle wiederholte Schüsse erleichtert. Eine sehr häufige Konfiguration ist daher ein Lichtleitkorn, kombiniert mit einer klaren schwarzen Kimme, die nicht unnötig ablenkt.

Empfohlenes Produkt

Lichtleitvisiere Zendl für Pistolen PPQ, P99, PPS Walther®

€ 70,2Auf Lager

Details anzeigen

Ein Nachteil könnte die geringere Widerstandsfähigkeit des Fadens sein. Ein Fallenlassen der Waffe oder ein Schlag gegen eine harte Kante kann ihn brechen oder lockern, besonders wenn er am Korn deutlich freiliegt. Einige Konstruktionen schützen ihn daher mit einem robusteren Gehäuse oder durch Versenken. In einem Notfall kann die Pistole auch ohne Faser wie mit klassischen mechanischen Visieren verwendet werden, der deutliche Vorteil des Lichtleiters geht dadurch jedoch natürlich verloren.

Der Austausch eines beschädigten Faserkorns ist in der Regel relativ einfach, allerdings muss der richtige Durchmesser verwendet werden und es sollten die Anweisungen des Herstellers befolgt werden. Auch bei einer getragenen Pistole kann ein Lichtleiter eine gute Wahl sein, es ist jedoch ratsam, seinen Schutz, seine Widerstandsfähigkeit und Abhängigkeit vom Umgebungslicht zu berücksichtigen. Einige Visiere kombinieren daher Lichtleiter mit Tritium, das die Sichtbarkeit des Punktes auch ohne externes Licht gewährleistet.

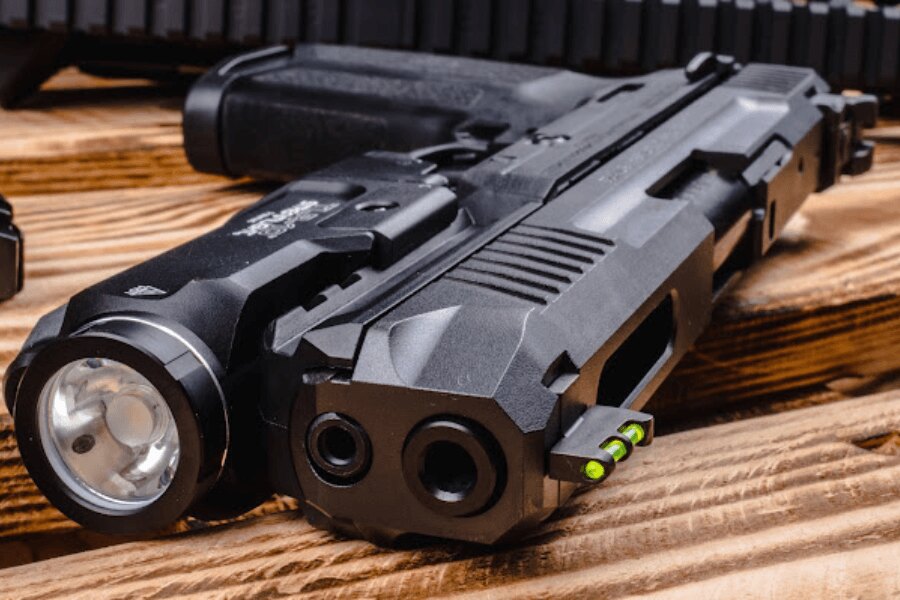

Das Lichtleiterfasern fängt das verfügbare Umgebungslicht ein und leitet es zur Vorderseite des Korntunnels, die der Schütze als markanten Punkt wahrnimmt. Allerdings leuchtet es im Dunkeln nicht. Foto: Rigad

Tritiummikrovisiere

Wenn Sie sich an den fotolumineszenten Visieren stören, die vorher beleuchtet werden müssen und nur eine kurze Nachleuchtzeit haben, gibt es eine alternative Lösung: Visiere mit Tritiumkapseln. Deren Funktion ist unabhängig vom Umgebungslicht und sie müssen nicht vorher „aufgeladen“ werden.

Im Inneren des Kornes oder des Visiers befindet sich eine fest eingebaute kleine Glaskapsel, die Tritium in gasförmiger Form enthält. Ihre innere Wand ist mit einem Leuchtstoff bedeckt, der die schwache Beta-Strahlung des Tritiums aktiviert und so sichtbares Licht erzeugt. Tritium ist ein radioaktives Isotop von Wasserstoff, daher fragen Sie sich vielleicht, ob es überhaupt in Ordnung ist, etwas Radioaktives am Gürtel zu tragen. Doch die niederenergetische Beta-Strahlung dringt weder durch die intakte Glaskapsel noch durch das Gehäuse der Visierung und das System gilt bei normalem Gebrauch als sicher. Dieselbes Prinzip findet man beispielsweise auch bei einigen Zeigeruhren.

Der Vorteil von Tritium ist, dass es kontinuierlich Licht erzeugt. Bei Tageslicht ist sein schwaches Leuchten praktisch nicht zu sehen, aber in der Dämmerung oder Dunkelheit sind die Kapseln gut sichtbar. Auch Tritium schwächt sich jedoch allmählich ab. Seine Halbwertszeit beträgt etwa 12,3 Jahre, was bedeutet, dass nach dieser Zeit die Leuchtkraft ungefähr auf die Hälfte des ursprünglichen Werts gesunken ist. Die Visierungen hören daher nicht von einem Tag auf den anderen auf zu funktionieren, und über ihren Austausch entscheidet vor allem die praktische Sichtbarkeit.

Auch Tritium-Visiere müssen nicht jedem zusagen. Einigen Schützen stören zum Beispiel drei gleich auffällige Punkte, die in der Dämmerung von der Korn ablenken oder das schnelle Unterscheiden von Vorder- und Hintervisier erschweren können. Die Hersteller bieten daher auch Konfigurationen mit einem auffälligeren Korn, verschiedenen Farben der Kapseln oder einem schwarzen Visier ohne Tritium-Hervorhebung an.

Waffenlicht macht Tritium-Visiere nicht überflüssig, da beide Komponenten unterschiedliche Aufgaben erfüllen. Tritium hilft, die Visiere zu finden und auszurichten, während das Licht den Raum beleuchtet und das Ziel identifiziert. Beim Einschalten einer leistungsstarken Taschenlampe kann ihr Licht das schwache Leuchten der Kapseln überstrahlen, und der Schütze arbeitet dann eher mit der Silhouette der mechanischen Visiere. Die bloße Sichtbarkeit der Tritium-Punkte bedeutet in jedem Fall nicht, dass das Ziel im Dunkeln sicher identifiziert wird.

Die Form der Visiere beeinflusst das Zielbild

Die bisher beschriebenen Möglichkeiten der Hervorhebung können mit verschiedenen Formen von Korn und Visier kombiniert werden. Hersteller von serienmäßigen und Aftermarket-Visieren arbeiten beispielsweise mit der Form des Visierschlitzes oder der Anordnung der Kontrastelemente. Eine der verbreiteten Lösungen ist der sogenannte U-notch, dessen Ausschnitt unten nicht eckig, sondern abgerundet ist. Glock verwendet statt der üblichen drei Punkte seit vielen Jahren eine große weiße Hervorhebung des Visiers in Form eines eckigen U, ergänzt durch ein Korn mit einem Kontrastpunkt.

Zu den interessantesten Werkslösungen gehören trapezförmige oder trapezartige Visierungen, die durch die Steyr-Pistolen bekannt wurden. Das System besteht aus einem dreieckigen Korn und einer Visierung mit trapezförmigem Ausschnitt, ergänzt durch weiße Kontrastflächen. Diese Anordnung soll eine schnelle und intuitive Erstellung eines korrekten Zielbildes ermöglichen. Die Spitze des dreieckigen Korns sorgt gleichzeitig für einen feineren Punkt für präziseres Zielen. Und funktioniert es? Ja. Das unkonventionelle Zielbild erfordert jedoch eine gewisse Anpassung und könnte Schützen, die an klassische Visierungen gewöhnt sind, nicht zusagen.

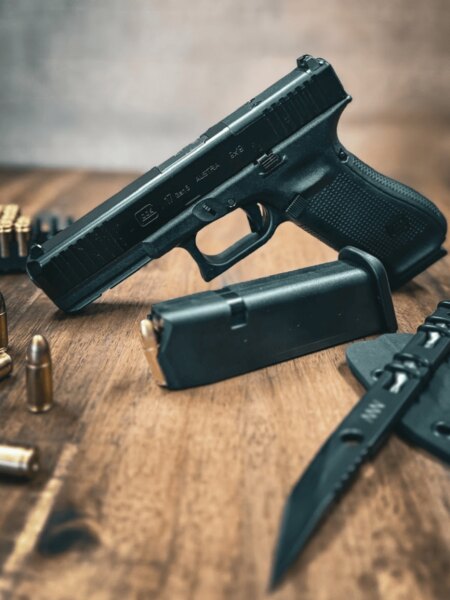

Die Form der Fliege, der Ausschnitt des Visiers und die kontrastreichen Elemente beeinflussen die Geschwindigkeit der Erfassung und die Genauigkeit des gezielten Bildes. Foto: Rigad

Die Kante des Visiers kann bei Notfallmanipulationen helfen.

Die Form des Visiers beeinflusst nicht nur das Zielbild, sondern auch die Handhabung der Waffe. Bei Pistolen, die für das verdeckte Tragen gedacht sind, finden sich niedrigprofilige und abgerundete Visiere, die das Risiko verringern, beim Ziehen an Kleidung oder Ausrüstung hängen zu bleiben. Daneben werden bei Verteidigungs- und Dienstpistolen auch Visiere mit ausgeprägter Vorderkante verwendet, die als Ledge Sights bezeichnet werden.

Die markante Stirnfläche des Visiers kann in einer Notsituation an einer festen Kante, einem Gürtel oder einem anderen Teil der Ausrüstung eingehakt werden, sodass der Verschluss mit nur einer Hand bedient werden kann. Diese Möglichkeit kann beispielsweise in Situationen helfen, in denen der Schütze die unterstützende Hand nicht verwenden kann. Es handelt sich jedoch um einen bestimmten Kompromiss zwischen einem glatten Profil, das ein Verhaken vermindert, und einem Design, das eine Notfallmanipulation ermöglicht.

Erhöhte Visiere für Schalldämpfer und Rotpunktvisier

Eine eigenständige Kategorie stellen erhöhte Visiere dar. Diese werden zum Beispiel zusammen mit einem Schalldämpfer verwendet, dessen Durchmesser möglicherweise in die Ziellinie standardmäßiger niedriger Visiere ragt. Eine ausreichend hohe Korn- und Visierausrichtung ermöglicht es, über seine Kontur zu zielen.

Erhöhte Visierungen können gleichzeitig als Reserve bei Pistolen mit einem Reflexvisier dienen. Der Schütze nutzt primär den Punkt des Reflexvisiers, aber bei einer leeren Batterie oder einem Elektronikfehler kann er durch dessen Fenster mithilfe der mechanischen Visierungen zielen. Voraussetzung ist, dass sie die entsprechende Höhe haben und im Fenster des Reflexvisiers sichtbar bleiben. Die erforderliche Höhe hängt von der spezifischen Pistole, der Art der Montage und dem Design des Reflexvisiers ab, daher sind nicht alle erhöhten Visierungen universell kompatibel.

Ersatzvisiere helfen jedoch nur, wenn die Sicht durch das Fenster des Kolimators erhalten bleibt. Stark beschädigtes, verschmutztes oder bedecktes Glas kann ihre Verwendung einschränken. Auch deshalb ist es ratsam, mechanische Visiere zu beherrschen, bevor man sich ausschließlich auf den Punkt verlässt.

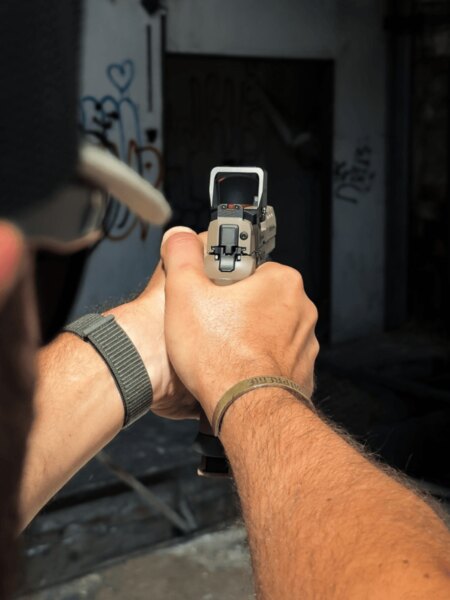

Bei einer Pistole mit einem Kollimator können mechanische Visiere als Backup dienen. Sie müssen die entsprechende Höhe haben und im Fenster sichtbar bleiben. Foto: Rigad

Bei der Auswahl entscheidet die Art der Verwendung.

Die einzelnen Eigenschaften der Visiere schließen sich gegenseitig nicht aus. Derselbe Aufbau kann zum Beispiel Tritium mit Lichtleitung, U-Kerbe mit auffälligem Korn oder erhöhte Visierung mit einer Kante für Notfallbedienung kombinieren. Zuerst ist es deshalb notwendig, festzustellen, wofür die Pistole hauptsächlich verwendet wird und unter welchen Lichtverhältnissen die Visiere funktionieren müssen.

• Präzises Zielschießen: Saubere schwarze Visierungen ermöglichen das präzise Verfolgen der oberen Kanten und der Zwischenräume um das Korn. Ein Vorteil ist oft ein fein einstellbares Visier.
• Dynamisches Sportschießen: Das Lichtsammlerkorn in Kombination mit dem schwarzen Visier hilft bei ausreichend Umgebungslicht, das Zielbild schnell aufzunehmen und zwischen den Zielen zu wechseln.
• Tägliches Tragen und Verteidigungsgebrauch: Besonders wichtig ist eine widerstandsfähige Konstruktion, ein gut sichtbares Korn und ein Profil, das das Ziehen nicht erschwert. Je nach den erwarteten Bedingungen kann Tritium, ein geschütztes Lichtleitersystem oder eine Kombination beider Technologien gewählt werden. Ein Visier mit markanter Vorderkante ermöglicht zudem eine Notbedienung des Verschlusses mit einer Hand.
• Verschlechterte Lichtverhältnisse: Tritium funktioniert ohne vorherige Bestrahlung und ist unabhängig vom Umgebungslicht. Photolumineszenzpunkte stellen eine einfachere Lösung dar, ihre Nachleuchtzeit ist jedoch begrenzt und erfordert vorherige Bestrahlung.
• Pistole mit Schalldämpfer oder Kollimator: Erhöhte mechanische Visierungen müssen der spezifischen Kombination von Pistole, Montage und Zubehör entsprechen. Beim Kollimator ist es auch entscheidend, in welchem Teil des Fensters das Korn mit der Kimme sichtbar sein soll.

Die eigene Erfahrung entscheidet.

Universell beste Pistolenvisiere gibt es nicht. Manche bevorzugen drei kontrastreiche Punkte, andere ein auffälliges Korn mit einem klaren schwarzen Visier. Ebenso unterscheiden sich das Farbempfinden, die Breite des Korns und die Form des Visiers. Technische Parameter allein sagen daher nicht aus, ob Ihnen eine bestimmte Anordnung ein schnelles, klares und wiederholbares Zielbild bietet.

Nach dem Austausch der Visiere ist es immer erforderlich, den Schuss der Pistole zu überprüfen und die neue Anordnung gründlich im Training zu testen. Das gilt auch dann, wenn mechanische Visiere nur als Reserve für das Kollimator dienen. Keine Hervorhebung oder spezielle Form kann die Fähigkeit ersetzen, das Korn und die Kimme richtig auszurichten und die Pistole konsistent zum Ziel zu präsentieren.

Falls Sie noch unsicher sind, welche Variante Ihnen zusagen wird, besuchen Sie eine unserer Rigad-Filialen und schauen Sie sich die verschiedenen Möglichkeiten direkt an der Waffe an. Persönliche Erfahrungen mit dem Zielbild sagen oft mehr aus als die technische Beschreibung allein.
