CM-6: Was unterscheidet eine professionelle Schutzmaske von gewöhnlichen zivilen Lösungen

Auf den ersten Blick müssen Sie den Unterschied nicht erkennen. Vollgesichtsvisier, Gummimaskenteil, mehrere Riemen und ein Filter an der Seite. Doch gerade bei Schutzmasken gilt, dass das Aussehen nicht viel über die tatsächlichen Fähigkeiten verrät. Die Unterschiede verbergen sich in der Konstruktion, den verwendeten Materialien, der Dichtheit oder dem Atemwiderstand – und vor allem darin, was der Hersteller alles über seine Maske nachweisen kann.

Anhand der tschechischen Schutzmaske CM-6 von der Firma AVEC zeigen wir, woran man eine professionelle Schutzmaske erkennt, was die Zertifizierung EN 136 Klasse III bedeutet und warum es bei der Auswahl nicht ausreicht, nur den Filter zu beachten.

Eine professionelle Maske erkennt man nicht am Aussehen.

Robuste Konstruktion, großes Sichtfeld und Filtergewinde wirken auf den ersten Blick überzeugend. Doch sie sagen an sich praktisch nichts darüber aus, wie gut die Maske abdichtet, welchen Atemwiderstand sie bietet oder ob ihre Materialien den Bedingungen standhalten, für die sie bestimmt ist.

Bei professionellen Atemschutzgeräten werden daher messbare Eigenschaften betrachtet. Es wird beispielsweise die Dichtigkeit, der Atemwiderstand, das Sichtfeld, die mechanische und thermische Beständigkeit oder die Funktion der Ventile überwacht. Ebenso wichtig ist es zu wissen, nach welcher Norm die Maske getestet wurde und für welchen Anwendungsbereich sie tatsächlich bestimmt ist.

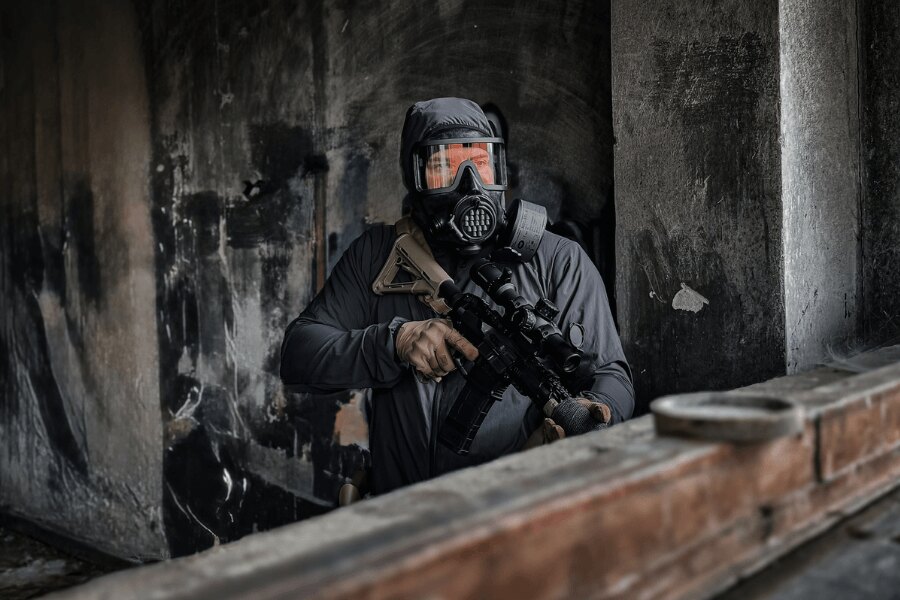

CM-6 ist eine vollgesichts Schutzmaske tschechischer Herstellung. In Kombination mit einem entsprechenden Filter oder Atemgerät ist sie zum Schutz der Augen, des Gesichts und der Atemwege bestimmt. Der Hersteller empfiehlt sie zur Verwendung gegen toxische Industriechemikalien (TIC), chemische Kampfstoffe (CWA), Aerosole, radioaktiven Staub und biologische Agenzien.

Und hier lohnt es sich, eine Sache zu betonen: Die Maske allein filtert keine dieser Substanzen heraus. Maske, Filter und der korrekte Sitz bilden ein gemeinsames Schutzsystem. Eine noch so gute Maske wird mit einem falsch gewählten Filter das Problem nicht lösen.

Über die Qualität einer professionellen Schutzmaske entscheidet nicht nur ein einzelner Parameter. Dichtheit, Materialbeständigkeit, Sichtfeld, Atemwiderstand und Filterkompatibilität müssen zu einer funktionalen Einheit zusammenführen. Foto: Rigad

EN 136 Klasse III: Was bedeutet das eigentlich?

Auf der Produktseite sieht die Angabe EN 136:1998 Klasse III ein bisschen wie eine dieser technischen Abkürzungen aus, die die meisten Menschen ohne großes Interesse überspringen. In diesem Fall wäre das schade.

EN 136 ist eine europäische Norm für Vollgesichtsmasken, die als Teil der Atemschutzgeräte verwendet werden. Sie legt deren Anforderungen, Prüfmethoden und Kennzeichnung fest und unterscheidet drei Klassen:

• Klasse I – Masken für leichten Gebrauch,
• Klasse II – Masken für den allgemeinen Gebrauch,
• Klasse III – Masken für spezielle Anwendungen.

CM-6 gehört zur dritten Klasse.

Es bedeutet jedoch nicht, dass „Class III dreimal besser filtert als Class I“. Die Klassifizierung der Maske bestimmt nicht die Filtereffizienz – diese wird durch den verwendeten Filter gewährleistet. Die Norm befasst sich mit der Maske selbst und ihrer Konstruktion.

Für die Klasse III sind unter anderem Anforderungen festgelegt, die mit der Verwendung unter anspruchsvolleren Bedingungen zusammenhängen, wie zum Beispiel die Beständigkeit gegen Wärmestrahlung. Die Norm behandelt auch den Austausch ausgewählter Komponenten, wenn diese nicht integraler Bestandteil der Maske sind – beispielsweise des Sichtfeldes, des Befestigungssystems, der Ventile, der Steckverbinder oder der durchlässigen Membran.

Die Bezeichnung EN 136 Klasse III ist also kein Marketingzusatz. Sie besagt, dass die Maske definierte Tests bestanden hat und spezifische Anforderungen für ihre Kategorie erfüllt.

Kein noch so gutes Filter wird helfen, wenn die Maske nicht dicht ist.

Bei Schutzmasken strömt die Luft idealerweise nur durch ein System, das zu ihrer Filtration bestimmt ist. Wenn sie einen Umweg zwischen Gesicht und Dichtlinie der Maske findet, kann die Qualität des angeschlossenen Filters die Situation nicht mehr retten.

CM-6 verwendet eine Wangenauflage aus Brombutylkautschuk und ein sechs-Punkt-Befestigungssystem. Es wird in einer universellen Größe hergestellt, die der Hersteller als geeignet für die meisten erwachsenen Personen angibt, mit Ausnahme von besonders kleinen Gesichtern.

Universelle Größe bedeutet jedoch nicht universell garantierte Dichtheit. Das Ergebnis wird von der Gesichtsform, dem korrekten Aufsetzen und dem Zustand der Maske selbst beeinflusst. Der Hersteller fordert daher vor der Verwendung eine Überprüfung der Maske und die Bestätigung ihrer Dichtheit.

Die Dichtigkeit zeigt gut, warum es unvernünftig ist, ein Schutzmittel nach einem einzigen eindrucksvollen Parameter zu bewerten. Der Filter, die Maske und der Benutzer funktionieren als ein System – und das Schutzniveau kann durch das schwächste Glied vermindert werden.

Warum ist bei einer professionellen Maske auch das Material wichtig?

Brombutyl-Kautschuk ist vielleicht kein Parameter, aufgrund dessen jemand abends einen Produktkatalog öffnet. Bei einer Schutzmaske spielt jedoch das verwendete Material eine wesentlich wichtigere Rolle als nur sicherzustellen, dass die Gesichtsmaske elastisch ist und sich bequem anlegen lässt.

Das Material muss seine Funktion langfristig erfüllen, den Bedingungen widerstehen, für die die Maske vorgesehen ist, und ihre Wartung und Dekontamination ermöglichen. CM-6 ist laut Hersteller im Temperaturbereich von −30 °C bis +70 °C einsetzbar. Ihre Konstruktion ermöglicht Reinigung und Desinfektion, wobei die Anleitung angibt, welche Mittel und Verfahren verwendet werden dürfen.

Wichtig ist auch, was mit der Maske passiert, wenn Sie sie nicht verwenden. Bei Einhaltung der vorgeschriebenen Bedingungen gibt der Hersteller eine Gesamtlager- und Nutzungsdauer von bis zu 20 Jahren ab Herstellungsdatum an. Bei Langzeitlagerung wird empfohlen, alle fünf Jahre die Ein- und Ausatemventile zu überprüfen und eine Dichtigkeitsprüfung durchzuführen.

Mit anderen Worten: Eine professionelle Maske ist keine Ausrüstung, die man zwanzig Jahre lang in den Keller legt und dann automatisch hundertprozentige Funktion erwartet.

Das robuste Aussehen sagt allein nicht viel über das Schutzniveau aus. Bei professionellen Masken sind vor allem überprüfbare Konstruktionsmerkmale, Dichtigkeit, verwendete Materialien und die Erfüllung der entsprechenden Normen entscheidend. Foto: Rigad

Das Sichtfeld ist nicht nur eine Frage des Komforts

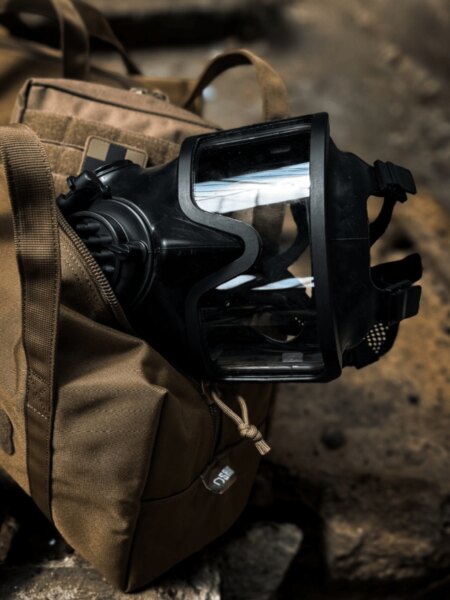

Das Panoramavisier CM-6 ist eines der Dinge, die Ihnen sofort auffallen. Es ist aus Polycarbonat gefertigt und der Hersteller gibt ein effektives Sichtfeld von 77 % und ein binokulares Sichtfeld von 84 % an.

Warum zwei Angaben?

Das effektive Sichtfeld beschreibt den Bereich, den ein Nutzer bei aufgesetzter Maske wahrnehmen kann. Das binokulare Sichtfeld bezeichnet den Bereich, den beide Augen gleichzeitig sehen. Gerade das gemeinsame Bild beider Augen spielt eine wichtige Rolle bei der räumlichen Wahrnehmung und der Einschätzung von Entfernungen.

Bei der Arbeit in Ruhe müssen ein paar Prozent des Sichtfelds nicht dramatisch wirken. Bei Bewegung in unbekanntem Raum, beim Umgang mit Ausstattung oder beim Beobachten der Umgebung kann ein eingeschränktes peripheres Sehen jedoch eine wesentlich größere Komplikation darstellen.

Bei einer professionellen Maske ist das Visier also nicht nur der transparente Teil, durch den man „irgendwie sieht“. Es ist ein Parameter, den man messen und vergleichen kann.

Den Atmungswiderstand bemerken Sie vor allem bei Belastung.

Beim Atmen durch die Schutzmaske muss die Luft einen gewissen Widerstand überwinden. Beim ruhigen Stehen mag das nicht dramatisch sein. Wenn man das Tempo jedoch erhöht, wird der Unterschied deutlich spürbarer.

Der Hersteller gibt für die CM-6 einen maximalen Einatemwiderstand der Maske von 30 Pa bei einem Durchfluss von 30 l/min und 100 Pa bei 95 l/min an. Der maximale Ausatemwiderstand beträgt 60 Pa bei 30 l/min.

Zwei verschiedene Durchflüsse sind in der technischen Dokumentation nicht nur dazu da, damit die Tabelle wichtiger aussieht. Der Mensch benötigt beim ruhigen Atmen und bei körperlicher Anstrengung eine deutlich unterschiedliche Menge an Luft durch die Maske. Je höher die Belüftung, desto stärker wirkt sich die Konstruktion der Ein- und Ausatemwege aus.

Dabei ist es notwendig, zwischen dem Widerstand der Maske selbst und dem Widerstand der gesamten Einheit zu unterscheiden. Der angeschlossene Filter stellt ein weiteres Hindernis für den Luftstrom dar, und der resultierende Widerstand hängt auch von seiner Konstruktion und seinem Zustand ab.

Unterschiede im Atmungswiderstand zeigen sich vollständig erst bei körperlicher Belastung. Bei schneller Bewegung oder anspruchsvoller Arbeit strömt durch die Maske ein vielfach größeres Luftvolumen als bei ruhigem Atmen.

Wenn Sie von einer Maske wie Darth Vader in einem Fass aussehen.

Schutzmaske kann perfekt abdichten, man kann gut durch sie hindurchsehen und dennoch ein weiteres Problem mit sich bringen: Andere verstehen Sie nicht mehr.

Wer jemals versucht hat, durch eine schlecht designte Maske zu sprechen, kennt das Ergebnis. Etwas zwischen Murmeln und Darth Vader, der in einem Fass eingeschlossen ist. In einer normalen Situation vielleicht amüsant. Beim Übermitteln von Anweisungen in einer lauten Umgebung schon deutlich weniger.

CM-6 verwendet daher eine schalldurchlässige Einlage und der Hersteller gibt dafür eine Sprachverständlichkeit von mindestens 95 % an.

Wenn die reine Sprachübertragung nicht ausreicht, kann das System mit Kommunikationszubehör erweitert werden. AVEC bietet beispielsweise eine Ausführung mit 3,5-mm-Anschluss und eine Variante für PELTOR-Systeme an. Der Adapter ersetzt die Abdeckung des Ausatemventils, und das integrierte Mikrofon erfasst die Stimme, die durch die Ausatemmembran geht. Je nach Konfiguration kann das System mit einem Headset oder PTT verbunden werden.

Kommunikation kann auf den ersten Blick wie ein zusätzliches Merkmal erscheinen. Im professionellen Einsatz, wo mehrere Personen ihre Tätigkeiten koordinieren, ist jedoch die Fähigkeit, eine verständliche Anweisung zu übermitteln, Teil der Funktionalität der gesamten Ausrüstung.

Eine professionelle Schutzmaske muss dem Benutzer nicht nur das Atmen, sondern auch das Sehen, Kommunizieren und Arbeiten mit weiterer Ausrüstung ermöglichen. Insbesondere bei Bewegung und körperlicher Aktivität zeigen sich das Sichtfeld, der Atemwiderstand und die gesamte Ergonomie der Maske in vollem Umfang. Foto: Rigad

Standardgewinde bedeutet nicht universeller Filter

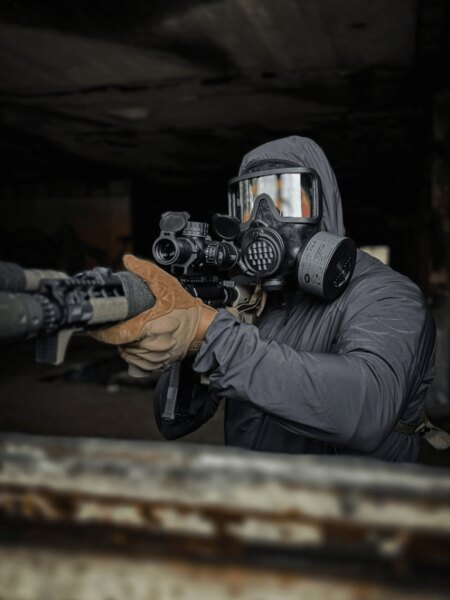

CM-6 verwendet eine standardisierte Gewindeverbindung Rd 40 × 1/7" gemäß EN 148-1. Die Konstruktion ermöglicht es, den Filter auf der linken oder rechten Seite der Maske zu platzieren.

Das standardisierte Anschluss ist praktisch, da es den Benutzer nicht an einen bestimmten Filtertyp bindet. Gleichzeitig verleitet es jedoch zu einer gefährlichen Vereinfachung.

Wenn der Filter auf das Gewinde passt, bedeutet das nicht automatisch, dass er gegen das schützt, was sich gerade in der Luft befindet.

Partikel-, Gas- und Kombinationsfilter haben verschiedene Verwendungszwecke und es ist immer notwendig, einen bestimmten Filter entsprechend der Art des Gefahrstoffs, seiner Konzentration und der Einsatzbedingungen auszuwählen.

Und es gibt noch ein weiteres Limit, das kein besserer Filter lösen kann. Der Filter fängt Schadstoffe aus der Luft auf, aber er produziert keinen Sauerstoff. Der Hersteller schreibt daher die Verwendung von CM-6 mit Filtermedium nur in einer Atmosphäre mit mindestens 17 Vol.-% Sauerstoff vor. In Umgebungen mit Sauerstoffmangel ist die Verwendung eines geeigneten Isolier-Atemschutzgeräts erforderlich.

CM-6M: wenn Sie länger in der Maske bleiben müssen

Neben der grundlegenden CM-6 ist auch die CM-6M verfügbar, die auf demselben Design basiert, aber ein System zur Flüssigkeitsaufnahme hinzufügt.

Sein Sinn ist einfach: dem Benutzer das Trinken zu ermöglichen, ohne die Maske abzunehmen und dadurch den Schutz zu unterbrechen. Laut den Anweisungen des Herstellers kann das Trinksystem an eine speziell ausgestattete Flasche oder ein CamelBak-Trinksystem angeschlossen werden.

Bei kurzzeitigem Gebrauch kann es ein Detail sein. Mit zunehmender Tragedauer wird die Möglichkeit, Flüssigkeiten nachzufüllen, ohne die Maske abzunehmen, jedoch wesentlich interessanter.

Genauso zeigen ähnliche Elemente, dass eine professionelle Schutzmaske nicht nur unter der Frage entwickelt wurde „Schützt sie den Benutzer?“, sondern auch „Kann der Benutzer tatsächlich damit arbeiten?“

Eine professionelle Maske ist ein ganzes System.

Wo liegt also die Grenze zwischen einer professionellen Schutzmaske und einem Produkt, das nur so aussieht?

Es gibt keine einfache Antwort. Und vielleicht ist genau das der wichtigste Punkt des gesamten Artikels.

Bei der CM-6 können ihre Eigenschaften durch spezifische Daten nachgewiesen werden. Wir wissen, nach welcher Norm sie getestet wurde, zu welcher Klasse sie gehört, aus welchem Material sie hergestellt ist, welchen Atemwiderstand und Sichtfeld sie hat oder welche ihre Betriebsgrenzen sind. Der Hersteller legt gleichzeitig die Regeln für Nutzung, Kontrolle, Wartung und Lagerung fest.

Das ist wesentlich wichtiger als ein robustes Aussehen oder eine lange Liste von Bedrohungen auf der Verpackung.

Bei einem Schutzmittel, von dem in einer kritischen Situation die Gesundheit oder das Leben abhängen kann, reicht es nämlich nicht aus, dass es wie eine Gasmaske aussieht. Sie müssen wissen, wogegen das gesamte System tatsächlich bestimmt ist, wie es getestet wurde, welche Grenzen es hat – und ob Sie sich auf die deklarierten Eigenschaften verlassen können.
