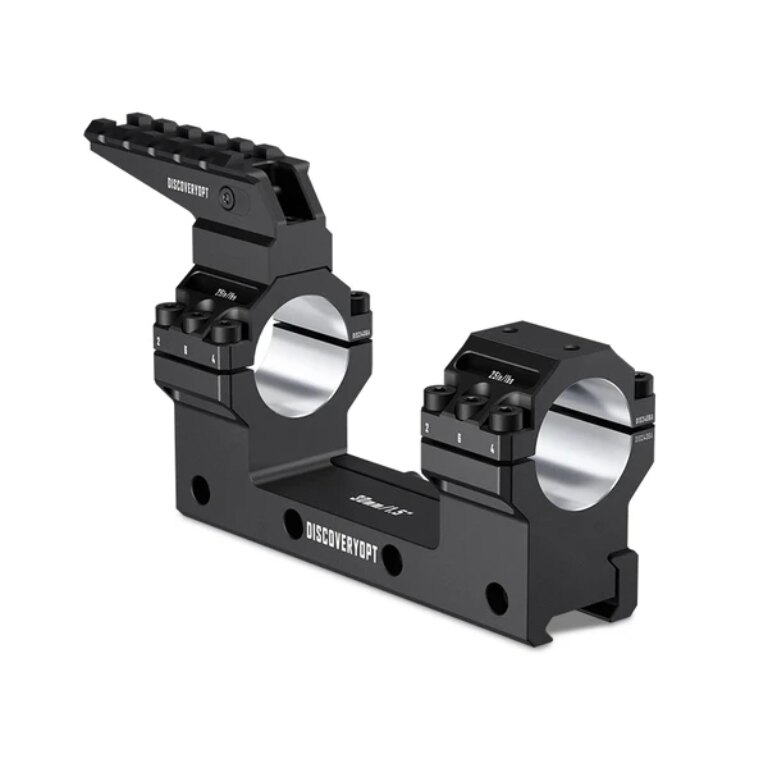

Vorbaumontage Heavy Duty Top Rail 1.18" / 34 mm Rohr / 0 MOA von Discoveryopt®

Die vorgelagerte Montage Discoveryopt Heavy Duty Top Rail 1,18" ist für Zielfernrohre mit einem Tubusdurchmesser von 34 mm und zur Befestigung auf einer Picatinny-Schiene nach MIL-STD-1913 vorgesehen. Die einteilige Konstruktion hat eine Achshöhe von 1,18" / ca. 30 mm und eine Neigung von 0 MOA. Der Deckel jedes Rings ist mit sechs Schrauben befestigt und die Basis wird mit drei Schrauben an der Schiene befestigt. Die Montage wird durch eine obere Picatinny-Schiene für weiteres Zubehör und eine integrierte Wasserwaage ergänzt. Die Konstruktion wird aus Aluminiumlegierung 6061-T6 CNC-gefräst und ist mit einer harteloxierten Type III-Beschichtung versehen.

Verstärkte Heavy Duty-Konstruktion

Die unteren Teile der Ringe und die Basis bilden eine CNC-gefräste Einheit. Der Deckel jedes Rings ist mit sechs Schrauben befestigt, insgesamt also 12 Schrauben, und die Basis wird mit drei Schrauben an der Picatinny-Schiene befestigt. Die vorgelagerte Anordnung ermöglicht es, das Zielfernrohr nach vorne zu schieben und seine Position an den gewünschten Augenabstand vom Okular anzupassen.

Achshöhe 1,18"

Die Achshöhe des Zielfernrohrs über der oberen Fläche der Montageschiene beträgt 1,18", also ungefähr 30 mm. Die niedrigere Montage bringt die Optik näher an die Montageschiene und reduziert die Gesamthöhe der Baugruppe. Vor der Auswahl sollte jedoch der Durchmesser des Objektivteils sowie Bedienelemente oder Schrauben, die aus der unteren Teil des Zielfernrohrs herausragen, berücksichtigt werden.

Der Hersteller weist darauf hin, dass die Variante mit einer Höhe von 1,18" mit einigen Zielfernrohren von Discoveryopt nicht kompatibel sein könnte. Für diese Fälle wird eine Montage mit einer Achshöhe von 1,5" empfohlen. Daher ist es ratsam, die Kompatibilität im Voraus anhand der Konstruktion des konkreten Zielfernrohrs zu überprüfen.

Obere Picatinny-Schiene und integrierte Wasserwaage

An einem der Ringe befindet sich eine obere Picatinny-Schiene zur Befestigung von kompatiblem Zubehör. Teil der Konstruktion ist auch eine Wasserwaage, die es ermöglicht, die seitliche Neigung der Baugruppe zu überprüfen. Dies ist insbesondere bei präzisem Schießen auf längere Entfernungen wichtig, wenn die Neigung der Waffe den Treffpunkt beeinflussen kann.

Nullneigung 0 MOA

Die Montage hat eine Nullneigung von 0 MOA, sodass dem Zielfernrohr keine Höhenneigung hinzugefügt wird, um den nutzbaren Korrekturbereich beim Schießen auf große Entfernungen zu erweitern. Laut Hersteller ist die Konstruktion stoßbelastungsfest bis mindestens 1.000 G.

Aluminium 6061-T6 und harteloxiert Type III

Die Montage wird aus Aluminiumlegierung 6061-T6 CNC-gefräst und ist mit einer harteloxierten Type III-Beschichtung versehen, die die Oberflächenbeständigkeit gegen Kratzer, Abnutzung und Korrosion erhöht. Die Innenflächen der Ringe sind präzise bearbeitet, und die vom Hersteller angegebene Koaxialität beträgt ≤ 0,01 mm/m.

Vorteile, die Sie kennen sollten:

• für einen Tubusdurchmesser von 34 mm
• Montage auf Picatinny-Schiene nach MIL-STD-1913
• vorgelagerte einteilige Heavy Duty-Konstruktion
• Achshöhe 1,18" / ca. 30 mm
• Nullneigung 0 MOA
• obere Picatinny-Schiene für Zubehör
• integrierte Wasserwaage
• 6 Schrauben auf dem Deckel jedes Rings
• insgesamt 12 Schrauben auf den Deckeln der Ringe
• 3 Schrauben zur Befestigung der Basis
• Aluminiumlegierung 6061-T6
• CNC-Bearbeitung
• harteloxiert Type III
• Koaxialität ≤ 0,01 mm/m
• Stoßbelastungsfestigkeit bis mindestens 1.000 G
