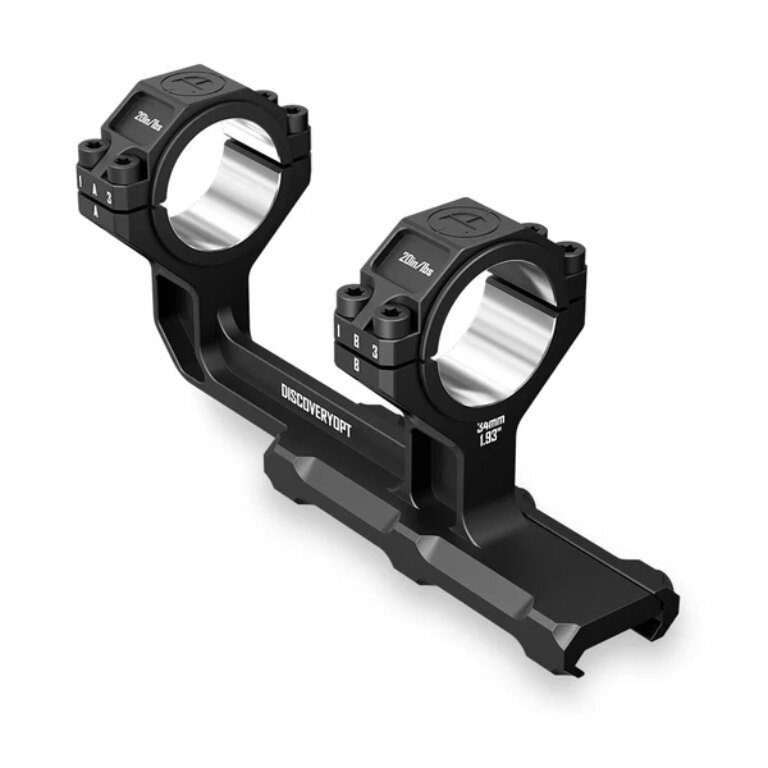

Überstehende Montage Multi 1,93" / 30/34 mm Tubus / 0 MOA von Discoveryopt®

Die vorgelagerte Montage Discoveryopt Multi 1,93" ermöglicht die Befestigung von Zielfernrohren mit einem Tubusdurchmesser von 30 mm und 34 mm auf einer Picatinny-Schiene MIL-STD-1913. Die einteilige Konstruktion mit vorgelagerten Ringen bietet eine Achshöhe von 49,02 mm und eine Neigung von 0 MOA. Die Montage ist CNC-bearbeitet aus Aluminiumlegierung 6061-T6 und mit einer Harteloxierung Typ III versehen.

Für Tuben 30 mm und 34 mm

Die Montage ist kompatibel mit Zielfernrohren mit einem Tubusdurchmesser von 30 mm und 34 mm. Die einzelnen Teile der Ringe sind zur korrekten Montage gekennzeichnet, und es ist wichtig, die entsprechenden Markierungen der oberen und unteren Teile während der Montage beizubehalten.

Achshöhe 1,93"

Die Achshöhe des Zielfernrohrs über der oberen Fläche der Montageschiene beträgt 1,93", also 49,02 mm. Eine höhere Optikposition kann für Konfigurationen geeignet sein, bei denen ein größerer Abstand der Zieloptik von der Waffe gewünscht wird.

Vorgelagerte einteilige Konstruktion

Die unteren Teile der Ringe sind Teil einer gemeinsamen einteiligen Basis für die Picatinny-Schiene MIL-STD-1913. Die vorgelagerte Ausführung verschiebt das Zielfernrohr nach vorne vom Befestigungspunkt der Basis und erleichtert die Einstellung der gewünschten Augenabstand zum Okular. Die Montage hat eine Neigung von 0 MOA.

Aluminium 6061-T6 und harte Eloxierung Typ III

Die Montage ist CNC-bearbeitet aus Aluminiumlegierung 6061-T6 und mit einer Harteloxierung Typ III versehen, um die Oberflächenbeständigkeit gegen Abnutzung und Korrosion zu erhöhen. Der Hersteller gibt eine Koaxialität von ≤ 0,01 mm/m und eine Stoßbelastungsresistenz von mindestens 1.000 G an.

Genau festgelegte Anzugsmomente

Jeder Ring ist mit vier TORX-Schrauben gesichert, insgesamt also acht Schrauben. Die Basis wird mit drei Schrauben an der Schiene befestigt. Auf der spezifischen Montage ist ein Anzugsmoment von 20 in-lb, das sind ungefähr 2,3 Nm, für die Ringe und 30 in-lb, das sind ungefähr 3,4 Nm, für die Befestigung der Basis angegeben.

Vorteile, die Sie kennen sollten:

• Kompatibilität mit Tuben 30 mm und 34 mm
• Montage auf Picatinny-Schiene MIL-STD-1913
• Vorgelagerte einteilige Konstruktion
• Achshöhe 1,93" / 49,02 mm
• Neigung 0 MOA
• Aluminiumlegierung 6061-T6
• CNC-Bearbeitung
• Harte Eloxierung Typ III
• 4 TORX-Schrauben pro Ring
• Anzugsmoment der Ringe 20 in-lb / ca. 2,3 Nm
• Anzugsmoment der Basis 30 in-lb / ca. 3,4 Nm
• Koaxialität ≤ 0,01 mm/m
• Stoßbelastungsresistenz von mindestens 1.000 G
