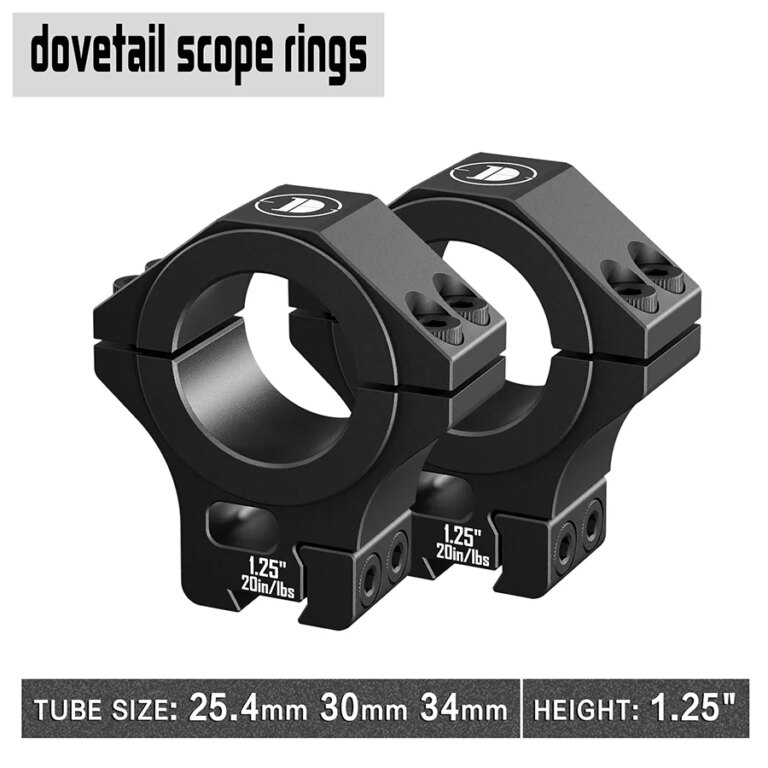

Multikompatible Dovetail-Ringe 1.25" / 25.4/30/34 mm Tubus von Discoveryopt®

Die multikompatiblen Discoveryopt Dovetail 1,25"-Montageringe ermöglichen die Befestigung von Zielfernrohren mit einem Tubusdurchmesser von 25,4 mm, 30 mm oder 34 mm auf einer Dovetail-Schiene. Die Basisschleifen sind für einen 34-mm-Tubus ausgelegt und können mithilfe von Reduktionseinsätzen auch auf Durchmesser von 30 mm und 25,4 mm angepasst werden. Die Konstruktion ist CNC-gefräst aus einer 6061-T6 Aluminiumlegierung und mit einer harten eloxierten Oberflächenbearbeitung Typ III versehen.

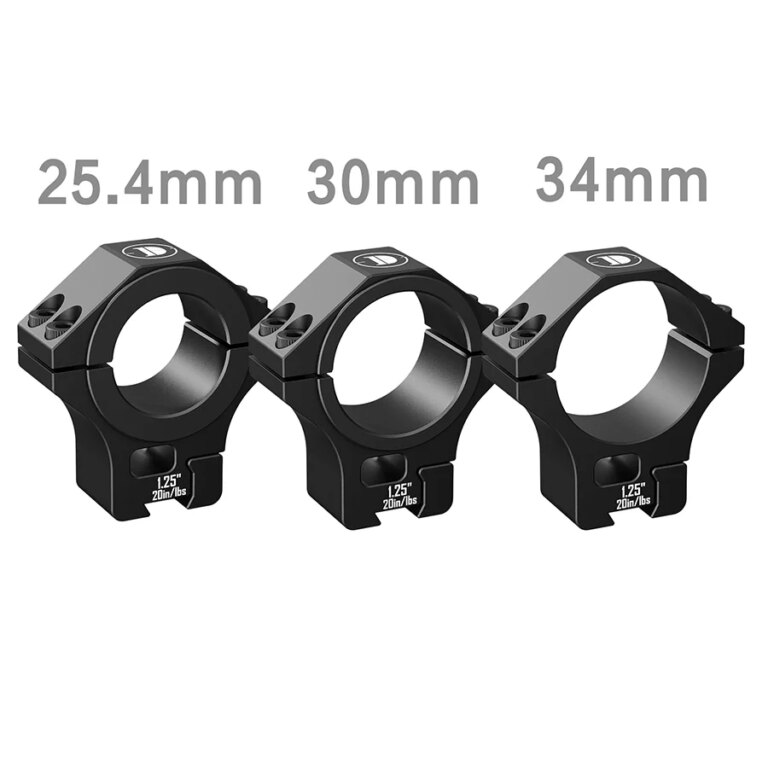

Ein Satz für drei Tubusdurchmesser

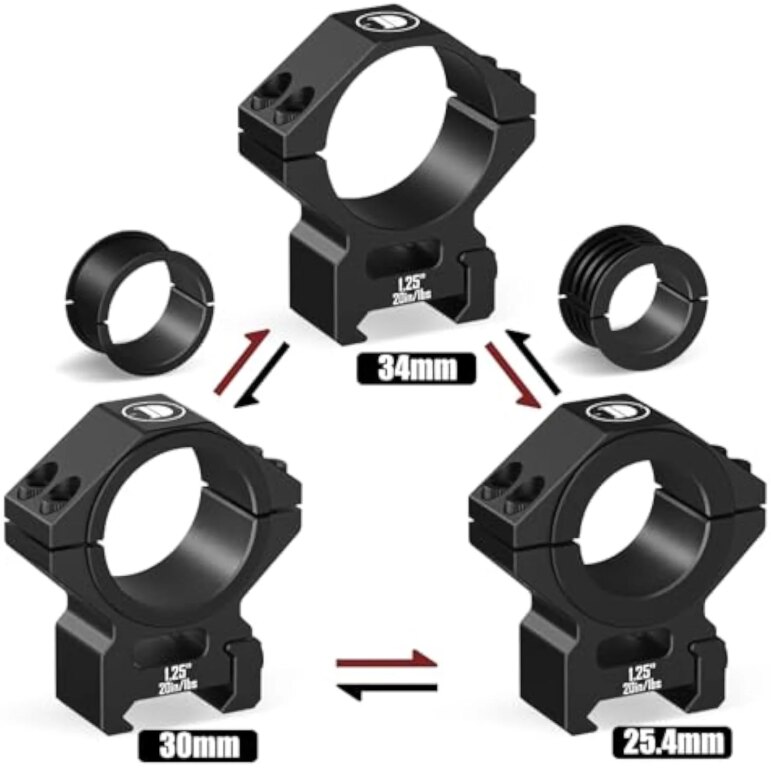

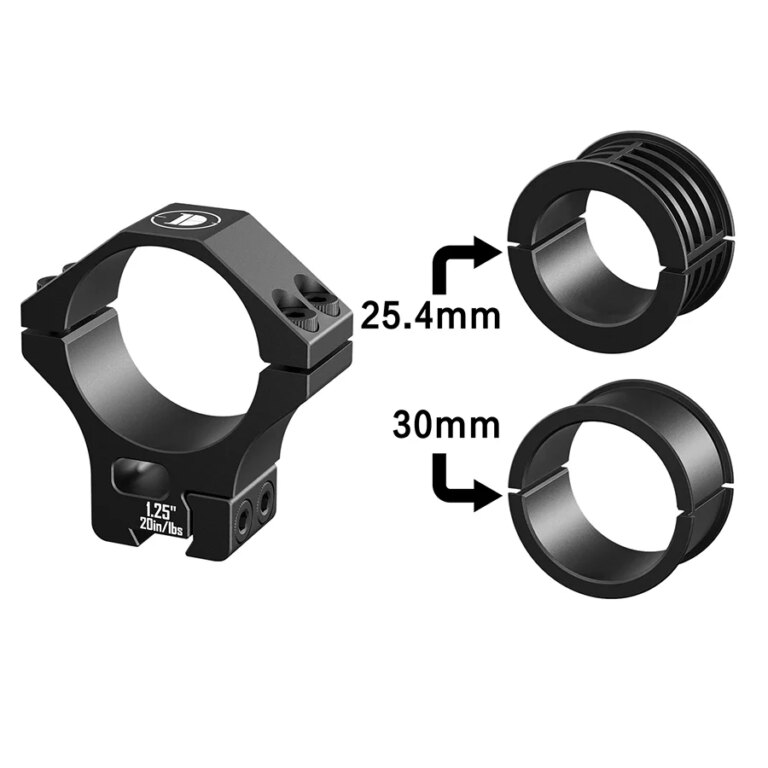

Die Ringe selbst entsprechen einem Tubus mit 34 mm Durchmesser. Zur Montage von Zielfernrohren mit einem Tubus von 30 mm oder 25,4 mm dienen die beiliegenden Reduktionseinsätze. Ein Satz kann somit für alle drei gängigen Tubusdurchmesser verwendet werden, ohne dass zusätzliche Ringe erforderlich sind.

Montage auf Dovetail-Schiene

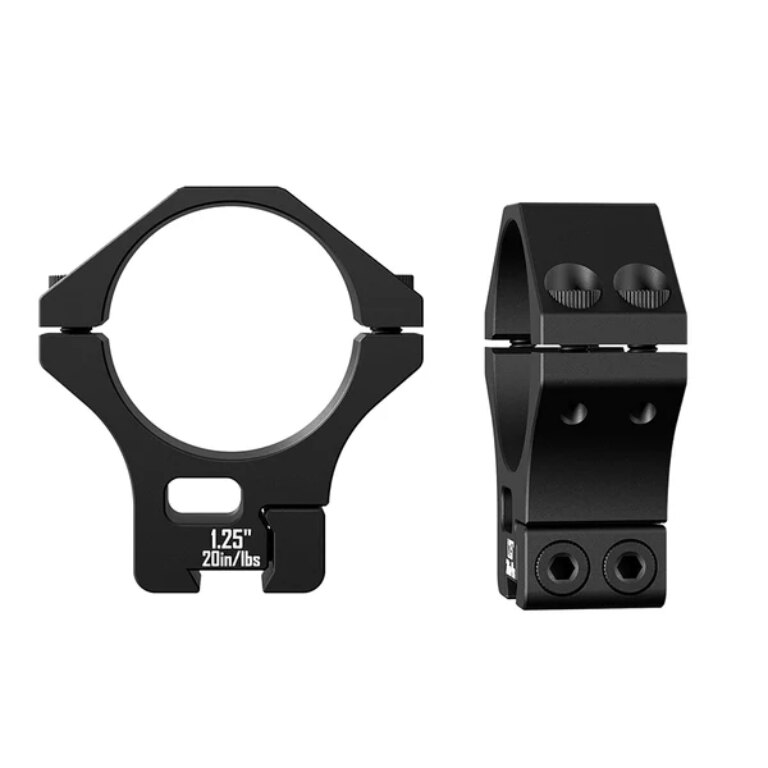

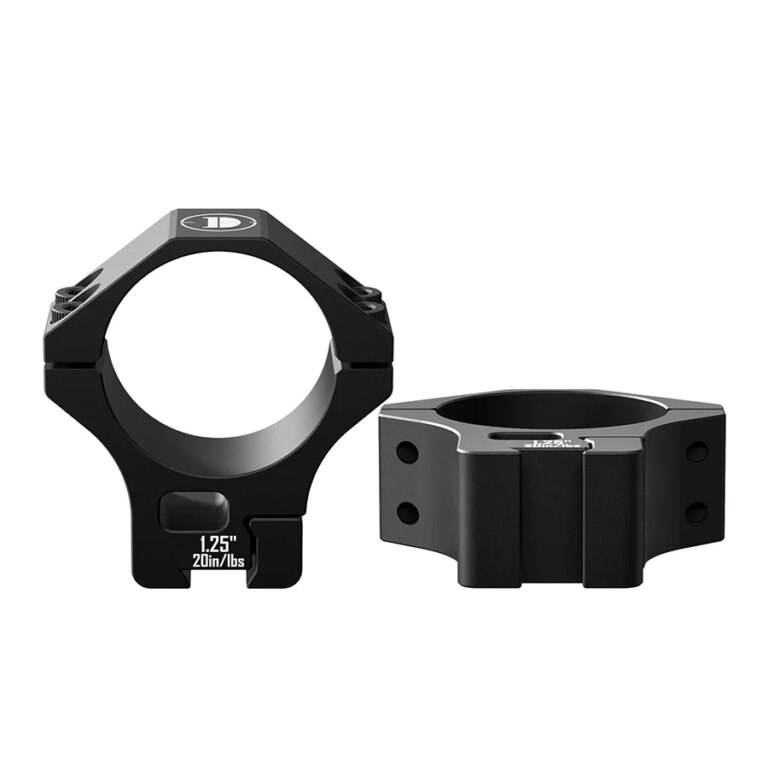

Die Ringe werden auf einer Montageschiene vom Typ Dovetail befestigt. Die separate Ausführung des vorderen und hinteren Rings ermöglicht es, deren Abstand der Länge des Montagebereichs eines bestimmten Zielfernrohrs anzupassen. Jeder Ring wird mit zwei Schrauben an der Schiene befestigt.

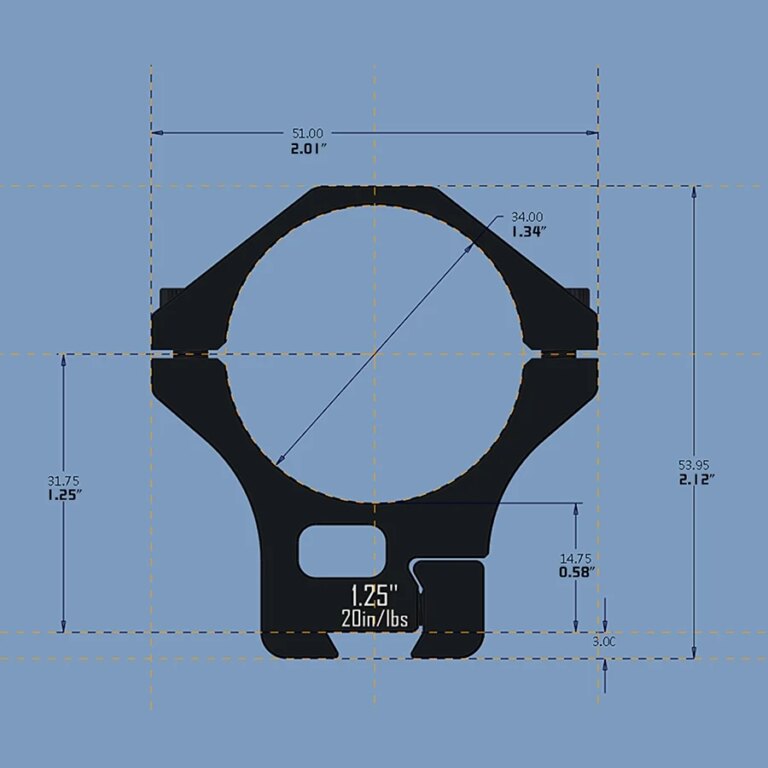

Achshöhe 1,25"

Die Achshöhe des Zielfernrohrs über der oberen Fläche der Schiene beträgt 1,25", also etwa 31,8 mm. Vor der Montage muss der Objektivdurchmesser, die Konstruktion der Waffe und der verfügbare Raum zwischen Zielfernrohr und Waffe berücksichtigt werden.

Aluminium 6061-T6 und harter Elox

Die Ringe sind CNC-gefräst aus einer 6061-T6 Aluminiumlegierung und mit einer harten eloxierten Beschichtung Typ III versehen. Präzise gefertigte Innenflächen tragen dazu bei, den Druck auf den Tubus bei korrekt durchgeführter Montage gleichmäßig zu verteilen. Der Hersteller gibt die Rundlaufgenauigkeit beider Ringe mit ≤ 0,01 mm/m an.

Null Neigung und strapazierfähige Konstruktion

Die Konstruktion hat eine Neigung von 0 MOA und hält laut Hersteller einer Stoßbelastung von mindestens 1.000 G stand. Der Tubus wird in jedem Ring mit vier Schrauben geklemmt. Auf den Ringen ist ein Drehmomentwert von 20 in-lb, also etwa 2,3 Nm, angegeben.

Vorteile, die Sie wissen sollten:

• ein Satz für Tuben mit 25,4 mm, 30 mm und 34 mm Durchmesser
• Basisringe für einen Tubusdurchmesser von 34 mm
• Reduktionseinsätze für Tubendurchmesser von 30 mm und 25,4 mm
• Montage auf Dovetail-Schiene
• Achshöhe 1,25" / ca. 31,8 mm
• getrennter vorderer und hinterer Ring
• 6061-T6 Aluminiumlegierung
• CNC-Bearbeitung
• harte Eloxierung Typ III
• präzise gefertigte Innenflächen
• 4 Schrauben zur Tubenklemmung an jedem Ring
• 2 Schrauben zur Befestigung jedes Rings an der Schiene
• angegebener Anzugsdrehmoment 20 in-lb / ca. 2,3 Nm
• null Neigung 0 MOA
• Rundlaufgenauigkeit ≤ 0,01 mm/m
• Widerstandsfähigkeit gegen Stoßbelastung mindestens 1.000 G
