Härte HRC

Die Härte eines Metalls ist eine mechanische Eigenschaft eines bestimmten Materials, die den Widerstand gegen das Eindringen eines Prüfkörpers in die Oberfläche eines Testkörpers ausdrückt. Die Werte werden entweder in der Einheit MPa angegeben oder einheitenlos, je nach Prüfmethoden nach Brinell, Rockwell oder Vickers.

Was den Rockwell-Härtetest betrifft, so handelt es sich hierbei um einen statischen Härtetest des Materials. Er wird auch durch unsere Norm ČSN EN ISO 6508-1 geregelt und vereinheitlicht. Das Prinzip des Tests ist sehr einfach – der Indentor (Prüfkörper) dringt bei spezifischer Belastung in ein anderes Material ein, und je nachdem, wie tief die Eindringung erfolgte, wird die Härte des betreffenden Metalls bestimmt.

Die Belastung des Materials erfolgt in Form einer vorläufigen und einer vollständigen Belastung. Der Unterschied besteht darin, dass die vorläufige Belastung dazu dient, den Einfluss einer möglichen Elastizität des Materials auf den Test vollständig zu minimieren.

Beim Kennzeichnen und Durchführen von Rockwell-Tests nach Typ wird auch bei HRC ein Diamantkegel als Indentor verwendet, wie dies bei HRA der Fall ist. Allerdings wird im Gegensatz zum HRA-Test nicht nur eine Kraft von 588 N, sondern eine deutlich höhere Kraft von 1471 N eingesetzt.

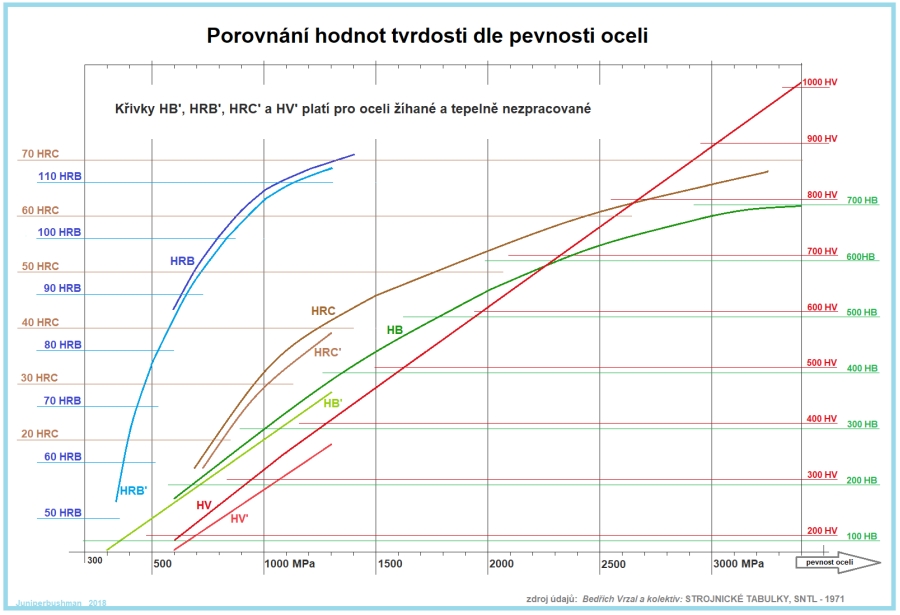

 Quelle: https://upload.wikimedia.org/wikipedia/commons/3/35/Tvrdosti_C.png
